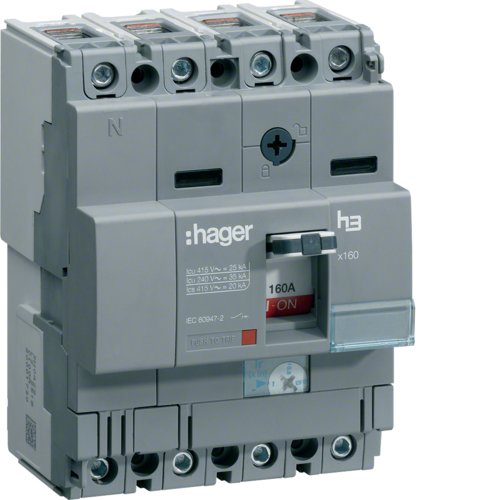

Автоматичний вимикач x160, In=100А, 4п, 25kA, Трег./Мфікс. Hager HHA101H
Hager

Автоматичний вимикач x160, In=100А, 4п, 25kA, Трег./Мфікс. Hager HHA101H

SKU: HHA101H
10 943,40 ₴
Під замовлення · термін уточнить менеджер
1

Опис

Силовий автоматичний вимикач Hager HHA101H — це 4-полюсний пристрій з номінальним струмом 100 А та відключною здатністю 25 кА, призначений для захисту трифазних мереж. Він забезпечує надійний захист від перевантажень та коротких замикань у потужних електричних системах.

  • Відключна здатність: 25 кА
  • Номінальний струм: 100 A
  • Ступінь захисту: IP4X
  • Мережа: 3-фазна
  • Кількість полюсів: 4P
  • Розчеплювач: TM A/F

Цей автоматичний вимикач підходить для використання в промислових та комерційних об'єктах, де потрібен високий рівень захисту. SDS може виконати монтаж та налаштування силового обладнання «під ключ».

Основні параметри

Бренд
Hager
Тип пристрою
Автомат
Серія
x-series (MCCB)
Кількість полюсів
4P
Номінальний струм
100 A
Відключна здатність
25 кА
Мережа
3-фазна
Ступінь захисту
IP4X

Характеристики

Висота2000 m
Частота50/60 Hz
Тип полюса4P4D
РозчеплювачTM A/F
Тип з’єднанняГвинтовий
Момент затяжки6 Нм
Тип управлінняімпульсне реле
Кількість полюсів4 P
Номінальний струм100 A
Стандартний текстIEC 60947-2
Захисне виконання ІРIP4X
Моторпривід опціональноні
Європейська директива WEEEпов`язаний
Температура калібрування50 °C
Мотор привід інтегрованийні
З відключенням під напругоюні
Висота встановленого виробу130 mm
Кількість захищених полюсів4
Номінальна напруга ізоляції690 V
Ширина встановленого виробу100 mm
Глибина встановленого виробу68 mm
Кількість механічних процесів4000
Струм магнинтного розчеплювача1500 A
Сумарна втрата потужності при 0.8In22,9 W
Сумарна втрата потужності при 0.63In14,2 W
Втрата потужністі на полюс при 0.8*In7,6 W
Втрата потужністі на полюс при 0.63*In4,7 W
Комплект пристрою з блоком захистутак
Відключаюча здатність для 230В (EN 60947-2)35 kA
Відключаюча здатність для 240В (EN 60947-2)35 kA
Відключаюча здатність для 415В (EN 60947-2)25 kA
Номінальний струм при 65°C згідно IEC 6094790,5 A
Номінальний струм при 70°C згідно IEC 6094787,1 A
Електрична тривкість кількості циклів1000
Діапазон регулювання теплового захисту0,63 / 0,8 / 1
Номінальна робоча напруга змінного струму220 / 415 V
Інтегрований захист від замикання на землюні
Поперечний розріз з’єднання з гнучким дротом4 - 70 мм²
Можливість приєднання додаткового обладнаннятак
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-23
Поперечний розріз з’єднання з негнучким дротом4 - 95 мм²
Максимальна відключаюча здатність Icu для 400В (EN 60947-2)25 kA
Розсіювана потужність з розрахунку на кожний полюс11,9 W
Монтаж на DIN рейку за допомогою додаткового адаптерані
Потужність короткого замикання 220 В 50 Гц згідно IEC 947.225 kA
Потужність короткого замикання 230 В 50 Гц згідно IEC 947.225 kA
Потужність короткого замикання 240 В 50 Гц згідно IEC 947.225 kA
Потужність короткого замикання 380 В 50 Гц згідно IEC 947.220 kA
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.220 kA
Потужність короткого замикання 415 В 50 Гц згідно IEC 947.220 kA
Загальна розсіювана потужність під номінальним струмом35,7 W
Стійкість по відношенню до номінальної імпульсної напруги8 kV
