КриваC
Висота2000 m
Мережа1-фазна
ФункціїЗахист людини від витоку струму, Захист від короткого замикання, Захист від теплового перевантаження
Частота50 Hz
Тип полюса1P+N
СелективністьНемає
Тип з’єднанняГвинтовий
Момент затяжки2,1 Нм

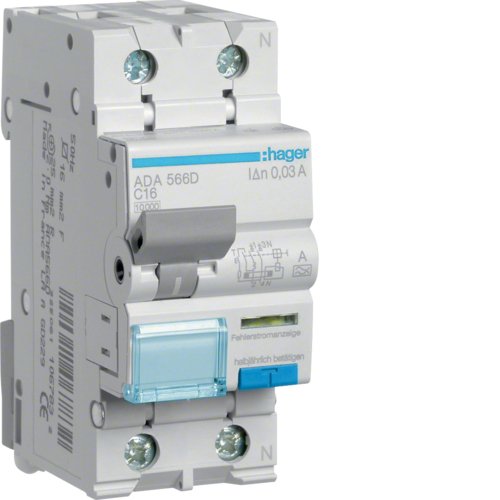

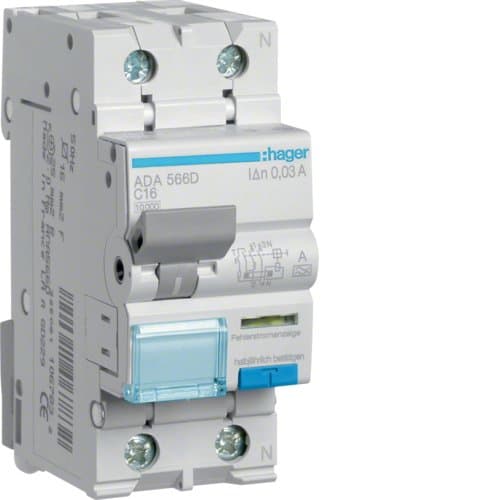

Тип обладнанняДифавтомат
Тип чутливостіA
Кількість полюсів2 P
Номінальний струм16 A
Стандартний текстEN 61009-1
Робоча температура-25…40 °C
Номинальний струм, А16
Захисне виконання ІРIP2X
Номінальний струм 20 ° C16,5 A
Номінальний струм 30 ° C16 A
Номінальний струм 40 ° C15,6 A
Номінальний струм 45 ° C15,4 A
Номінальний струм 50 ° C15,2 A
Номінальний струм 55 ° C15 A
Номінальний струм 60 ° C14,8 A
Європейська директива WEEEпов`язаний
Номінальний струм при 35°C15,8 A
Клас обмеження енергії I²t3
Номінальний струм при -15°C18,1 A
Температура калібрування30 °C
Максимальна рабоча напруга240 V
Номінальний струм витоку, mA30
Тип диференційного захистуA
Характеристика спрацюванняB
Висота встановленого виробу83 mm
Кількість захищених полюсів1
Номінальна напруга ізоляції500 V
Ширина встановленого виробу35 mm
Глибина встановленого виробу68 mm
Кількість механічних процесів2000
Номінальний диференційний струм30 mA
Захист від помилкових спрацюваньні
Сила імпульсу струму (хвиля 8/20 мкс)250 A
Відключаюча здатність для 230В (EN 60947-2)10 kA
Відключаюча здатність для 240В (EN 60947-2)10 kA
Потужність відключення та замикання10000 A
Електрична тривкість кількості циклів2000
Температура зберігання / транспортування-25…70 °C
Секція виходу гвинта при нерухомому дроті1 / 25 mm²
Номінальна робоча напруга змінного струму240 V
Значення струму короткого замикання 230 В 50 Гц10 kA
Поперечний розріз з’єднання з гнучким дротом1 - 16 мм²
Нижнє гвинтове з`єднання з гнучким провідником1 / 16 mm²
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-22
Верхнє гвинтове з`єднання з гнучким провідником1 / 16 mm²
Поперечний розріз з’єднання з негнучким дротом1/25 мм²
Розсіювана потужність з розрахунку на кожний полюс3,8 W
Поперений розріз під ’єднання при нерухомому проводі,1 / 25 mm²
Загальна розсіювана потужність під номінальним струмом5,2 W
min/max діапазон спрацювання термічного розчеплювача при АC1,13 / 1,45 In
Корегуючий коефіціент при розташуванні поруч 6 пристроїв0,85
Номінальна вимикаюча здатність току короткого замикання10 kA
Стійкість по відношенню до номінальної імпульсної напруги4 kV
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв0,9
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч0,95
Поріг електромагнітного розчеплювача змінного струму мін./макс.5 / 10 In
