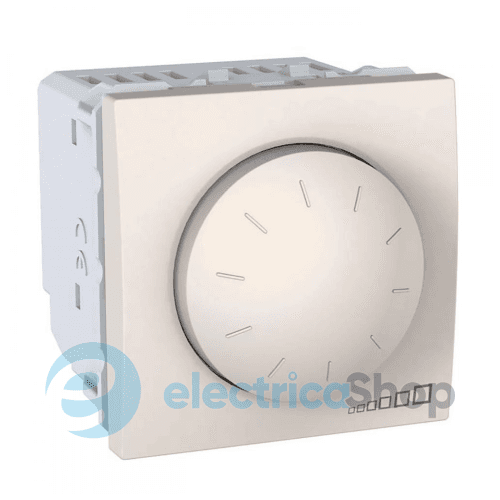

Димер поворотно-натискний універсальний (для LED) Unica MGU5.513.25, сл.кістка

Універсальний вставною поворотний диммер для всіх типів навантаження, в тому числі і led. За допомогою універсального поворотно-натискного димера з підтримкою світлодіодних ламп можна включати і регулювати омічним, індуктивним і емкостним навантаженням. Такий светорегулятор (диммер) автоматично розпізнає з'єднані навантаження. Він захищений від перевантаження, короткого замикання, перегріву і має функцію плавного пуску. Є можливість установки діапазону регулювання яскравості і налаштування робочого режиму діммірованія (відсічення фази по задньому фронту або відсічення фази по передньому фронту). Важливо: Завжди використовуйте пристрій відповідно до наведених технічних характеристик. Можливо пошкодження приєднаних димерів при підключенні комбінованого навантаження одночасно (індуктивної та ємнісної). димер розрахований на синусоїдальну напругу мережі. Якщо використовуються трансформатори, підключайте до диммерам тільки регульовані трансформатори. Светорегулірованіе розеток заборонено. Ризик перевантаження і підключення невідповідних димерів занадто високий. Якщо клема використовується для послідовного підключення, механізм повинен бути захищений автоматичним вимикачем на 10А. Налаштування пристрою Діапазон регулювання Діапазон регулювання підсвічування при необхідності можна налаштувати під діапазон регулювання яскравості ламп різних виробників. Налаштування діапазону регулювання Встановіть потенціометр в положення MIN або MAX. Утримуйте мікровимикач натискує протягом 5 секунд (лампочка загориться на короткий час). Поверніть поворотну ручку до бажаної мінімальної або максимальної яскравості. Натисніть і відразу ж відпустіть мікровимикач. Обрана яскравість зберігається як мінімальна або максимальна яскравість і режим настройки закривається. Робочий режим За замовчуванням диммер налаштований на режим RC. димер розпізнає з'єднані навантаження автоматично; тим не менш, це може викликати збої в деяких лампах (див. характеристики виробника ламп). В цьому випадку можна налаштувати робочий режим. Перемикання робочого режиму діммірованія в режим RL LED Встановіть потенціометр в положення RL (LED). Утримуйте мікровимикач натискує протягом 5 секунд (лампочка загориться на короткий час). < Робочий режим переключиться в «відсічення фази по передньому фронту для світлодіодних ламп» (режим RL LED), а мінімальне і максимальне значення яскравості будуть скинуто. В робочому режимі «відсічення фази по передньому фронту для світлодіодних ламп» (режим RL LED) можна підключати світлодіодні лампи тільки до 10% максимальної дозволеної навантаження підсвічування. Робота з пристроєм Натисніть поворотну ручку: підключення лампи включаться або вимикаються. Поверніть поворотну ручку за годинниковою стрілкою або проти годинникової стрілки: яскравість підключених ламп збільшиться чи зменшиться. Повернення до режиму за замовчуванням – RESET Встановіть потенціометр в положення RESET. Утримуйте мікровимикач натискує протягом 5 секунд (лампочка загориться на короткий час). Робочий режим переключиться в «відсічення фази по задньому фронту» (режим RC), а мінімальне і максимальне значення яскравості будуть скинуті. Що робити при виникненні проблеми? димер регулярно знижує яскравість лампи при роботі і не дозволяє збільшити її. Дайте пристрою охолонути і зменшіть з'єднані навантаження. Навантаження не включається після виключення. Дайте пристрою охолонути і зменшіть з'єднані навантаження. Усуньте можливі короткі замикання. Відновіть несправну навантаження. Яскравість навантаження зменшена до мінімальної. Ланцюг перевантажена. → Зменшіть навантаження. Навантаження в ланцюзі менше мінімальної. → Збільште навантаження. Невірний діапазон регулювання. → Зменшіть максимальне значення яскравості. Навантаження не безперервно блимає при мінімальній яскравості. Навантаження в ланцюзі недостатня для мінімального можливого значення яскравості. Збільште мінімальне значення яскравості (налаштуйте діапазон регулювання яскравості). Лампа постійно блимає. Невірн
