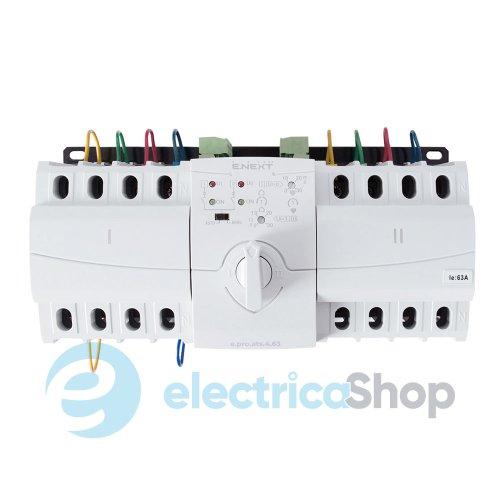

Пристрій АВР (I-0-II) 4P модульний 63А E.Next e.pro.ats.4.63

Пристрій АВР модульний E.Next e.pro.ats.4.63 призначений для автоматичного перемикання на резервне живлення електричних 3-фазних ланцюгів змінного струму напругою до 400 В та частотою 50 Гц. Пристрій автомати́чний ввід резе́рву (АВР) E.Next e.pro.ats.4.63 побудований на базі силових автоматичних вимикачів з номінальними струмами до 63А та наділений широкими функціональними можливостями: Захист від надструмів. Захист від неповнофазного режиму мережі. Захист від обриву нуля. Налаштування захисту від зниженої напруги в діапазоні від 160 до 200 В. Налаштування захисту від перенапруги в діапазоні від 240 до 290 В. Регулювання затримки перемикання між вводами від 0 до 180 с. Вхід та вихід до системи пожежної сигналізації. Виходи для підключення індикаторів. Сигнал для запуску генератора з можливістю налаштування затримки подачі. Можливість налаштування часу переходу з основного джерела живлення на резервне та навпаки. Технічні характеристики Режими роботи: автоматичний/ручний Номінальна робоча напруга, В: 230/400 Діапазон вимірювання напруги, В: 40-300 Діапазон робочих напруг приводу, В: 150-300 Резервне живлення контролера, В: 15-30 DC Номінальні струми, А: 63 Контроль: обрив фази, обрив нуля, коливання напруги, перевантаження Затримка перемикання на резервне джерело: регульована 0-180 с Затримка повернення на основне джерело: регульована 0-180 с Діапазон регулювання уставки спрацювання при низькій напрузі, В: 160-200 Діапазон регулювання уставки спрацювання при підвищеній напрузі, В: 240-290 Управління генератором: «сухий» перекидний контакт Зв’язок із протипожежною системою: так Артикул для заказа: E.Next e.pro.ats.4.63 Принцип роботи Пристрій АВР E.Next e.pro.ats.4.63 має два входи трифазного живлення, одне «Основне», наприклад, лінія живлення від міської мережі та інше «Резервне», наприклад, живлення від генератора. У разі виникнення аварійних ситуацій в «Основній» мережі живлення, живлення навантаження від такого джерела є неприпустимим та виникає необхідність переходу на інший – «Резервний» джерело живлення, на який, у цьому випадку, автоматично або в ручну переключить АВР. Автоматичний режим У автоматичному режимі: ввід №1 є пріоритетним (основним) джерелом живлення навантаження, ввід №2 - резервним. У разі виникнення аварійної ситуації на основному вводі, пристрій АВР вимикає автоматичний вимикач вводу №1 та вмикає автоматичний вимикач вводу №2. Важливо, що перемикання відбувається через положення 0 - це унеможливлює одночасну подачу живлення від двох вводів. У випадку, коли відбулася аварійна ситуація на вводі №1, а живлення на вводі №2 немає - пристрій подає сигнал на запуск генератора і після появи живлення від нього - виконує перемикання. Після відновлення живлення на основному вводі, після закінчення відліку встановленої затримки, пристрій перемикає живлення навантаження з вводу №2 на ввід №1. Ручний режим У ручному режимі: перемикання між вводами №1 та №2 може відбуватися за допомогою рукоятки управління, а у випадку e.industrial.ats, окрім рукоятки - кнопками на панелі управління. Подключение Комплектація До комплекту поставки входить: Пристрій АВР модульний на 63А (Код: p060001 / e.pro.ats.4.63) — 1 шт. Набір ґвинтів для кріплення пристрою на панель — 1 комплект. Набір клем для підключення вторинних кіл — 1 комплект. Інструкція з експлуатації — 1 шт. За замовчуванням в пристрої АВР встановлені чотириполюсні автоматичні вимикачі с параметрами спрацювання на струм до 63 А. Специфікації Інструкція Завантажити(файл pdf, 614.84 Kb) Брошура Завантажити(файл pdf, 4.78 Mb) Характеристики Пропозиція: Ekonom, Professional, IndustryМережа: 3 фази + NКількість полюсів: 4Тип пристрою: АВРОсновні функції реле: Контроль напруги, Затримка спрацьовування, Контроль обриву фаз, Перемикання живлення / навантаженняФункціональність: Обрив нейтрали, Тепловий захистТип перемикання: Ручний, АвтоматичнийТип — схема роботи: l-0-llОсобливість: Можливість ручного перемикання, Автоматичне перемикання, Контроль напряженияНомінальна комутаційна зд
