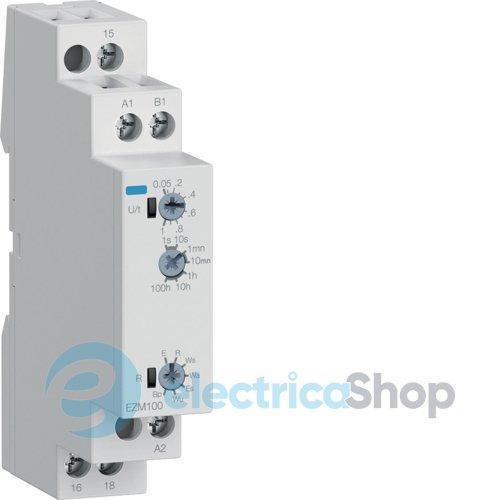

Реле часу багатофункціональне 1ПК.8А 12-240V AC/DC DIN EZM100 Hager

Реле часу EZM100 використовується для управління та автоматизації у схемах включення та відключення вентиляції та освітлення. Вбудовані потенціометри використовуються для встановлення функції та часу. 2 світлодіоди стану надають інформацію про напругу живлення (U/t) та стан вихідне реле (R). Правильне використання – Монтаж на DIN-рейку згідно з IEC 60715:2017 – Пристрій можна використовувати для всіх операцій перемикання часу. Опис інтерфейсу Світлодіод U/t: відображає напругу живлення або статус затримки (зелений). Світлодіод R: Індикація стану вихідного реле. Точне налаштування затримки. Регулювання діапазону часу затримки. Вибір функції. Технічні дані Напруга живлення:12...240 В Межа напруги живлення: -10%...+10% Номінальне споживання: 4 ВА (1,5 Вт) Номінальна частота: 50...60 Гц Час відновлення: 100 мс Падіння напруги: >30% хв. напруга живлення Вихідний ланцюг: (1 безпотенційний перемикаючий контакт) Номінальна напруга: 250 В~ Комутаційна здатність: 2000 ВА (8 А/250 В~) Запобіжник: 8 А швидкодіючий Термін служби: Механічний: 20 х 106 операцій Електричний: 2 х 105 операції При резистивному навантаженні: 1000 ВА Додатково: Частота перемикання мак: с. 6/хв при резистивному навантаженні 1000 ВА (відповідно до МЕК 60947-5-1) Категорія перенапруги: III (згідно з МЕК 60664-1) Номінальна імпульсна напруга: 4 кВ Напруга випробування ізоляції: 1680 В Робочий цикл: 100% Перетинки сполучних клем: З струмопровідною гільзою: 1 x 0,5 до 2,5 мм2 /2 x 0,5–1,5 мм2 Без струмопровідної втулки: 1 x 4 мм2 Без струмопровідної втулки (гнучка): 2 x 2,5 мм2 Функціональний опис Затримка живлення (E) (Мал. 4) При подачі напруги живлення U задане значення timetbegins (блимає зелений світлодіод U/t). Після закінчення періоду часу t (горить зелений світлодіод U/t), вихідне реле R перемикається у включене положення (загоряється жовтий світлодіод). Цей статус залишається доти, доки напруга живлення не буде перервана. Затримка увімкнення з керуючим контактом (Е) (Мал. 5) На пристрій має постійно подаватися напруга живлення U (горить зелений світлодіод U/t). Замикання керуючого контакту S викликає встановлення часу початку t (блимає зелений світлодіод U/t). Після закінчення часу t (зелений світлодіод U/ t горить), вихідне реле R перемикається увімкнено (загоряється жовтий світлодіод). Цей стан зберігається до тих пір, поки не розімкнеться керуючий контакт. Затримка вимкнення з керуючим контактом (Р) (Мал. 6) На пристрій має постійно подаватися напруга живлення U (горить зелений світлодіод U/t). Замикання керуючого контакту S викликає вихідне реле R спрацювати (загоряється жовтий світлодіод). Якщо контакт керування S розімкнений, заданий час починається t починає закінчуватися (блимає зелений світлодіод U/t). Після закінчення часу t (зелений світлодіод U/t загоряється), вихідне реле вимикається (жовтий світлодіод не загоряється). Затримка увімкнення, керована напругою (Ву) (Мал. 7) Додаток напруги живлення U викликає вихідне реле R для спрацьовування (жовтий світлодіод горить вгору), і встановлений час t починає закінчуватися (зелений світлодіод U/t блимає). Після закінчення періоду часу t закінчилося (горить зелений світлодіод U/t), вихідне реле відключається (жовтий світлодіод не горить). Цей стан зберігається доти, доки не буде перервано напругу живлення. Затримка увімкнення з керуючим контактом (Нд) (Мал. 8) На пристрій має постійно подаватися напруга живлення U (горить зелений світлодіод U/t). Замикання контакту керуючого S викликає вихідне реле R для спрацьовування (загоряється жовтий світлодіод) і заданий час t починає закінчуватися (зелений світлодіод U/t блимає). Після закінчення періоду часу t (загоряється зелений світлодіод U/t), вихідне реле розмикається вимкнений (жовтий світлодіод не горить). Пауза-запуск мигалки (Bp) (Мал. 9) Додаток напруги живлення U починається відлік встановленого часу t (блимає зелений світлодіод U/t). Після закінчення часу t спрацьовує вихідне реле R (загоряється жовтий світлодіод) та встановлюється задане значення…
