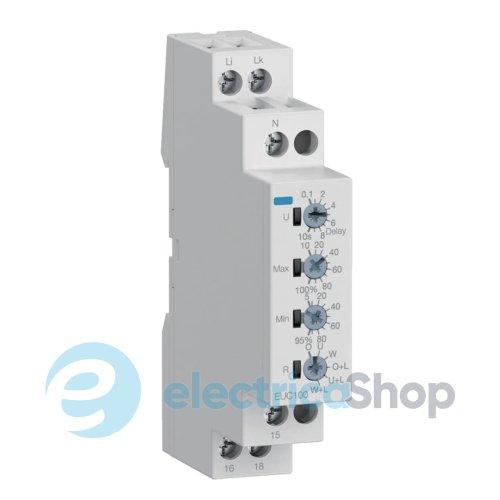

Реле контролю струму, 1-фазне, 1P+N, 1ПК, Hager EUC100

Реле контролю струму. Вимірювальний вхід максимальної напруги живлення :10 А / 230V~ Функції Силове реле контролює змінний струм у 1-фазній мережі з регульованим порогом, регульований гістерезис та регульована затримка тригера. Функції та порогові значення контролюються за допомогою 4 потенціометрів, а 4 світлові індикатори надають інформацію про стан пристрою. Призначення − Контроль змінного струму в однофазних мережах на предмет надструму, зниженого струму та контроль струму в зоні. − Монтаж на монтажній рейці згідно TH 35 7,5-15. згідно з IEC 60715:2017 / EN 60715:2017 Функціональний опис Контроль надструму:При подачі напруги живлення вихідний реле R перемикається у вихідне положення, якщо вимірюваний струм нижче значення Max. Якщо виміряний струм перевищує максимальне значення, то вихідне реле R перемикається в активне положення після закінчення інтервалу затримки відключення . Контроль мінімального струму: При подачі напруги живлення U вихідний сигнал реле R перемикається у вихідне положення, якщо вимірюване значення струму перевищує мінімальне значення. Коли виміряний струм падає нижче за мінімальне значення, вихідне реле R перемикається в активне положення після закінчення інтервалу затримки відключення. Віконна функція: При подачі напруги живлення U вихідне реле R перемикається у вихідне положення, якщо вимірюваний струм знаходиться в межах налаштованого вікна. Коли виміряний струм виходить за межі діапазону між Min і Max, вихідне реле R перемикається в активне положення після закінчення інтервалу затримки спрацьовування. Керування Затримка спрацьовування. Максимальний поріг. Мінімальний поріг. Функція моніторингу. Світловий індикатор U. Індикатор MAX. Індикатор MIN. Індикація стану вихідного реле R. Параметри контакту Вихідний ланцюг: (1 безпотенційний перемикаючий контакт). Номінальна напруга: 250 В ~. Комутаційна здатність: 1250 ВА (5 А/250 В ~). Додаткові дані Частота комутації: макс.6/хв при резистивному навантаженні 1000 ВА (згідно з IEC 60947-5-1) Категорія перенапруги: III (згідно з IEC 60664-1) Напруга ізоляції: 480V (МЕК 60947-5-1) Номінальна імпульсна напруга: 4кВ Випробовувальна напруга ізоляції: 1800 В (IEC 60947-5-1) Клеми підключення Поперечні перерізи: − з кінцевою втулкою для дроту: 1 х 0,5...2,5 мм² / 2 х 0,5...1,5 мм² − без гільзи для наконечників дроту: 1 х 4 мм² / 2 х 2,5 мм² Специфікації Інструкція (eng) Завантажити(файл pdf, 811.02 Kb) Характеристики Пропозиція: Premium, ProfessionalТип пристрою: Реле струмуОсновні функції реле: Релейна (перемикання), Затримка спрацьовування, Вимірювання струмуФункціональність: Обмежувач струму, Контроль струмуМісце встановлення / підключення: DIN-рейкаНомінальний струм комутації: 5 АТипорозмір: Модульний на din-рейкуСтрум котушки керування: AC (змінний струм)Напруга котушки керування (AC): 230 VРезервне живлення: ? НіПоложення контактів: 1 ПКДодатк. контакти: НемаєМережа: 1 фазаПряме підключення: ТакДіапазон регулювання струму, А: % від номінальногоМережа: 1 — фазнаНомінальний струм комутації, А: ? до 5Номінальна напруга, V: 250Контакт: 1ПКГарантія: 2 рокиСертифікати: Сертифікація CE — європейська відповідність.Стандарти: ДСТУ EN 60947-5-1 Колір товару може відрізнятися від представленого на зображенні. Опис товару носить загальний характер, у ньому необов'язково згадуються всі характеристики. Ціни на товари в інтернет-магазині можуть відрізнятись від цін у наших шоу-румах. Залишок товару на складі та в інтернет-магазині може відрізнятись, тому в таких випадках умови доставки можуть відрізнятись від зазначених при оформленні замовлення. Якщо ми з якихось причин не зможемо виконати замовлення або лише частково виконати його, про це Покупець інформується негайно.
