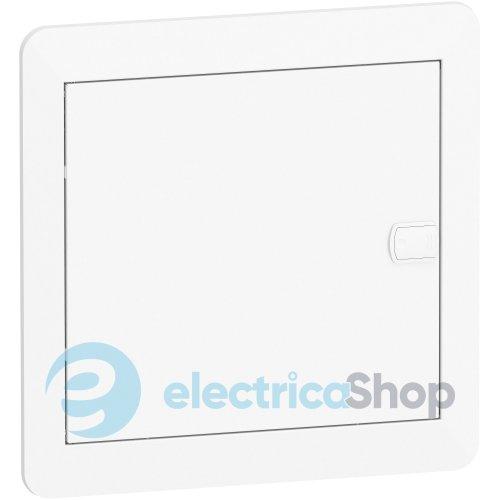

Розподільний щит 12+2 мод. Resi9 KV Schneider Electric внутр. Білий

Розподільчий пластиковий щит з металевими дверцятами серії Resi9 KV (Schneider Electric). Дизайн корпусу, механічна міцність і ступінь захисту щита R9H10935 забезпечують можливість установки в житлових будинках і на невеликих комерційних об'єктах. Основні показники, що характеризують щит: Серія: Resi9 KV Колір корпусу: Білий (RAL 9016), пластиковий. Дверцята: Білі, металеві. Кількість рядів в щиті: 1 ряд. Загальна кількість модулів: 12+2 резервних. Клемний блок: в комплекті. Ступінь захисту: IP30. Артикул Schneider Electric: R9H10935 Розподільні клемні блоки Кількість клем в блоці: 17+17 Кількість і переріз кабелів що підключаються: 2x (3x16 мм²+14x4 мм²) Комплектація У розподільний електричний щит R9H10935 входить: Корпус DIN-рейки Клемні блоки Пластрон Рама Двері Опис Дизайн розподільного щита Resi9 KV (R9H10935) відповідає сучасним тенденціям мінімалізму і естетики. Механічна міцність і ступінь захисту щита Resi9 KV (R9H10935) забезпечують можливість його установки в житлових будинках та на невеликих комерційних об'єктах. Функції Щит призначений для прихованого монтажу в бетонних стінах і пустотілих перегородках житлових і адміністративних будівель. Застосовується в якості розподільного щита для установки модульного обладнання захисту та управління низької напруги. Використовується також в якості мультимедійного щита для установки обладнання систем автоматизації і слабкострумових систем. Конструкція Жорстка конструкція корпусу Конструкція корпусу забезпечує підвищену жорсткість, що полегшує монтаж обладнання. Пластини для вводу кабелів Дві знімні пластини з ущільнювачами дозволяють підключати кабелі різного діаметру. При монтажі кабелів і труб пластини можна демонтувати. Клемник Наявність клемного розподільного блоку для нульового захисного провідника / заземлення оптимізує з'єднання проводів. Монтується в корпус за допомогою засувок. Забезпечує надійне стійке з'єднання. Дозволяє підключати жорсткі або гнучкі кабелі з наконечниками перерізом від 1,5 до 4 мм². Регульована металева рама Рама регулюється по вертикалі в діапазоні до 15 мм для компенсації різниці в товщині штукатурного шару. Регульована металева дверцята Дверцята легко знімаються, можуть навішуватися зліва чи справа. Переваги Стійкість і простота монтажу. Верхня і нижня панелі щита спроектовані таким чином, щоб забезпечити легке введення кабелів. Великий внутрішній простір для проводів. Можливість установки до 14 модулів в один ряд, включаючи 2 резервних. Кожну частину корпусу можна демонтувати окремо: дверцята з рамою, пластрон, монтажну плату. Корпус поставляється в картонній коробці для захисту від попадання цементу під час монтажу, в якій є отвори для захоплення, що дозволяють легко її зняти. Технічні характеристики Відповідність стандартам: ДСТУ МЕК 61439-1, ДСТУ МЕК 61439-3, ДСТУ МЕК 60670-1, ДСТУ МЕК 60670-24 і DIN 43871 Матеріали: Самозгасаючий пластик для задньої і передньої панелей, пожежна безпека по ДСТУ МЕК 60695-2-11: 650 ° C - розподільний щит 850 ° C - мультимедійний щит Листова сталь з гальванічним покриттям для дверної рами і двері, пофарбована фарбою без вмісту свинцю і кадмію. Дверцята мультимедійного щита мають вентиляційні отвори і пластикову раму для запобігання радіоперешкод. Розміри щита Для поглиблення щита Resi9 KV R9H10935 необхідна ніша наступного розміру. Габаритні розміри щита Resi9 KV R9H10935: 344 мм х 349 мм х 90 мм Специфікації Каталог обладнання Resi9 Завантажити(файл pdf, 10.98 Mb) Характеристики Пропозиція: StandartCерія: Resi9Призначення: Для автоматикиДля апаратів на струм до: 63АТип монтажу: Внутрішній (в нішу)Кількість секцій: 1Кількість рядів: 1Розрахункова кількість модулів: 12Матеріал корпуса: ПластикКолір корпусу: БілийДверцята: НепрозоріМісце під електролічильник: НемаєКомплектація клемами PE+N: В комплектіСтупінь захисту – IP: IP30Удароміцність: IK07Класс изоляции: llОбладнання: ЩитРозмір висоти ніші, мм: 310Розмір ширини ніші, мм: 330Розмір глибини ніші, мм: 90Ширина, мм: 344Висота / Глибина
