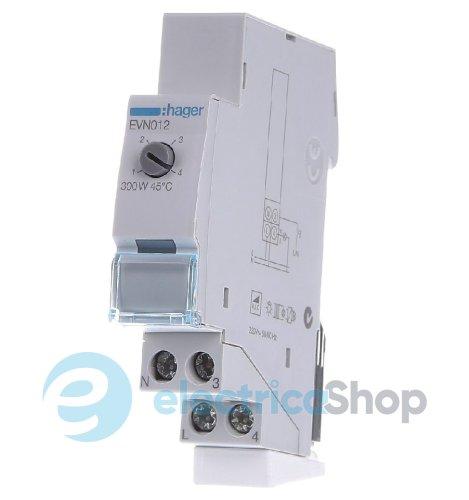

Світлорегулятор універсальний EVN012, 20-300 Вт, зворотнє рег. фази, модульний

Описание диммера EVN012: Светорегулятор c дистанционным управлением EVN012 позволяет регулировать яркость ламп накаливания, низковольтных галогеновых ламп (230В), галогеновых ламп сверхнизкого напряжения (12 или 24 В ELV) с любыми трансформаторами, компактные регулируемые газоразрядные лампы со встроенным устройством питания, регулируемые 230В светодиодные лампы со встроенным устр. питания или низковольтные регулируемые светодиодные лампы (ELV 12 или 24В) с электронным трансформатором. EVN012 - универсальный димер с автоматическим управлением нагрузкой и встроенной функцией самообучения управлению нагрузкой для более эффективного регулирования компактных газоразрядных ламп и 230В светодиодных ламп.EVN012 Устройство также обладает режимом «ручного указания», позволяющим выбрать желаемый метод регулирования. Управление светорегулятором EVN012 Регулирование светового потока производится через подсвеченную или обычную кнопку подсоединённую к устройству. – Короткие нажатия : вкл. или выкл. свет. – Длительное нажатие (более 400мс): увеличение яркости или уменьшение до максимума и минимума. Направление регулирования каждый раз меняется на противоположное при повторном длительном нажатии. Функция изучения нагрузки EVN012 Функция позволяет определить характеристики нагрузки с целью более эффективного управления: – Нажмите и удерживайте кнопку более 10с, до тех пор пока нагрузка ни мигнёт один раз. При нажатии свет может зажечься. – Нажмите кнопку один раз коротко для пуска функции изучения. Операция продолжается около 30-ти секунд и изменяет уровень освещённости. – По окончании процесса, нагрузка переключается на максимальную мощность и мигает один раз сигнализируя об окончании процесса. Если в течение 10с после длительного нажатия не предпринято действий, светорегулятор возвратиться к предыдущему режиму регулирования. В зависимости от типа нагрузки, уровень минимального светового потока можно менять. Техническая информация Электрические характеристики – Напряжение питания: 230В АС 50/60 Гц – Потребляемая мощность без нагрузки: 0,2Вт – Максимальная рассеиваемая мощность: 2,1Вт Функциональные характеристики Передаваемая мощность: – 230В лампы галогеновые и накаливания: 300 Вт – ELV 300ВА галогеновые лампы с ферромагнитным трансформатором (Трансформатор нельзя использовать менее чем на 75% номинальной мощности). – ELV галогеновые и регулируемые 300ВА – ELV светодиодные лампы с электронным трансформатором (Максимальное число ламп можно посчитать исходя из выходной мощности трансформатора. – Регулируемые компактные газоразрядные лампы со встроенным балластом 230В: 60 Вт. – 230В светодиодные регулируемые лампы: 60Вт. Не диммируемые газоразрядные и светодиодные лампы не совместимы с этим устройством. Вход управления – Номинальное напряжение: 230В АС 50/60 Гц N/L – Длина кабеля до 50 метров. Температура окружающей среды – Рабочая: -10 °C до +45°C – Хранение: -25 °C до +70 °C Сечения присоединений – Гибкий многопроволочный: 1,5 mm² ... 6 mm² – Жёсткий однопроволочный: 1,5 mm² ... 6 mm² Защита от перегрева или перегрузок В случае перегрева или перегрузки, передаваемая мощность уменьшается автоматически. Для предотвращения подобных случаев : – Подстройте или уменьшите нагрузку подключённую к светорегулятору. – Уменьшите температуру устройства и щита с помощью проставок (LZ060) с обеих сторон светорегулятора EVN012 и обеспечением соответствующей вентиляции. В случае короткого замыкания или продолжительной перегрузки, управление(регулирование) прекращается. Схема подключения диммера Hager EVN012:
