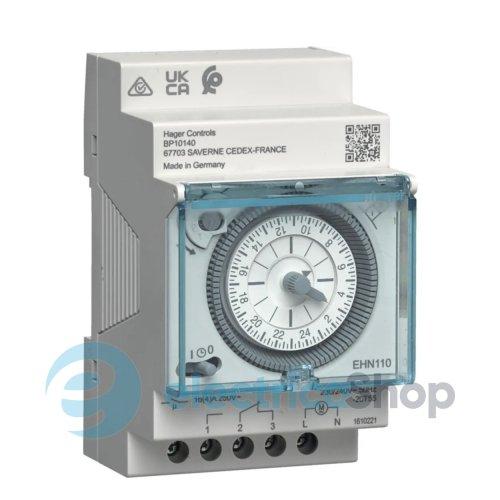

Таймер аналоговий добовий EHN110 Hager DIN 16А, 1ПК, без резерва хода

Модульний 1-канальний таймер без резерву ходу та з установкою на дин-рейку. Таймер займає 3 стандартні модулі на дин-рейці. Тип таймера: аналоговий таймер. Програма включення/вимкнення: добова. Контакт: 1ПК. Номінальна напруга: 230V~ Номінальний струм комутації: 16А Резерв ходу: ні Артикул для замовлення таймера: EHN111 Особливості моделі Адаптовано до LED навантаження Додаткове OFF примусове становище Робоча температура: -20°C – +50°C Функціональний опис Аналоговий таймер EHN110 має 1 канал для підключення навантаження та щоденної програми. Призначення: Модульний таймер EHN110 призначений для освітлення, вентиляторів, фонтанів, реклами тощо. у закритих, сухих приміщеннях. Монтаж на DIN-рейку TH 35 – 7,5 (відповідно до DIN EN 60715). Дозволяється перемикання будь-якого зовнішнього провідника, перемикання SELV не допускається. Дизайн та компонування таймера Індикація стану перемикання 0 = OFF / 1 = ВКЛ Диск перемикання для відображення перемикання Сегменти перемикання, кожні 15 хвилин Циферблат, який показує поточний час Перемикач робочого режиму: = Авто/ 1 = Безперервне ВКЛ/ 0 = постійно ВИКЛ. Стрілки (години та хвилини) Встановлення та електричне підключення Попередження! Ураження електричним струмом при дотику до частин, що знаходяться під напругою! Поразка електричним струмом може призвести до смерті! Перш ніж приступити до роботи з таймером, відключіть все живлення і закрийте всі частини, що знаходяться під напругою! Зафіксуйте пристрій на DIN-рейці (Малюнок 02). Підключіть згідно з електричною схемою (рис. 03). Знову увімкніть мініатюрний автоматичний вимикач. Налаштування таймера Встановлення поточного часу: Поверніть перемикач (2) вгору (Малюнок 05). Визначте час перемикання сегментів перемикання (3), натиснувши праворуч (ВКЛ) або вгору ліворуч (OFF) (Малюнок 07). Виберіть режим роботи (мал. 08-09) ⏲ Авто / 1 = Постійне ВКЛ/ 0 = Постійне ВИМК. Технічні дані Робоча напруга: 230 В~, +10 %/-15 % 240 В~, ± 6% Частота: 50-60 Гц Цикл: 24 години Найкоротший час перемикання: 15 хвилин Власне споживання таймера EHN111: 0,9 Вт Комутаційна здатність: 16 А, 250 В~, AC1 4 А, 250 В~, cos φ = 0,6 Комутаційна спроможність мін.: ...24 В~/100 мА Навантаження Світлодіодні лампи: ≤ 2 Вт....30 Вт (15 x 2 Вт) > 2 Вт.... 300 Вт (20 x 15 Вт) Лампи розжарювання / галогенні лампи: 1000 Вт Люмінесцентні лампи (електронний баласт): 600 Вт (10 х 58 Вт) Флюоресцентні лампи З баластом: 600 ВА (макс. 70 мкФ) Без баласту: 1000 ВА Компактні люмінесцентні лампи: 150 Вт Додаткова інформація Запас ходу: Немає Точність макс.: ± 1 з/день Переріз провідника: 1 - 6 мм² Мініатюрний автоматичний вимикач: 16 А Контакт.: 1 ПК (Контакт що переключається) Клас захисту: II Ступінь захисту: IP 20 Робоча температура: –20 °C - +50 °C Температура зберігання: –25 °C - +70 °C Ширина: 17,5 мм/1 од. Номінальна імпульсна напруга: 4 кВ Монтажна/робоча висота: < 2000 м Таймер може бути встановлений та підключений лише кваліфікованим електриком відповідно до відповідних стандартів монтажу, правил, директив, а також директив з безпеки та запобігання нещасним випадкам країни. Недотримання цих інструкцій з установки може призвести до пошкодження пристрою, пожежі або інших небезпек. Специфікації Посібник користувача для таймера EHN110 (English) Завантажити(файл pdf, 3.5 Mb) Характеристики Пропозиція: Standart, ProfessionalРозмір на din-рейці: ? 3 модуляТип пристрою: ТаймерОсновні функції реле: Увімкнення / вимкнення за часомФункціональність: Добова програма, Функція таймераОсобливість: Аналогове, ЕлектромеханічнийМісце встановлення / підключення: DIN-рейкаНомінальний струм комутації: 16 АТипорозмір: Модульний на din-рейкуСтрум котушки керування: AC (змінний струм)Напруга котушки керування (AC): 230 VРезервне живлення: ? НіПоложення контактів: 1 ПКДодатк. контакти: НемаєДля роботи з лампами: Для Led-лампУправляє лампами: Led лампиГарантія: 2 рокиСертифікати: Сертифікація CE — європейська відповідність. Колір товару може
