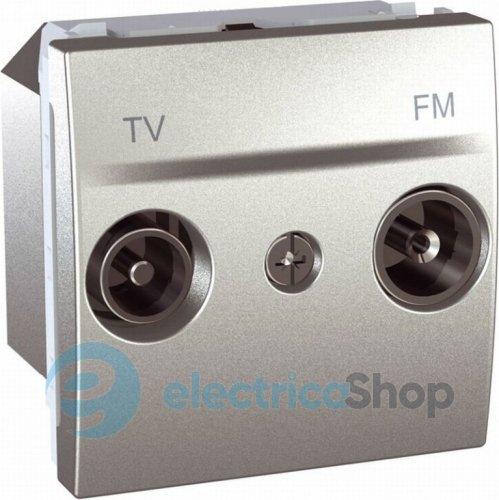

Розетка телевізійна прохідна ТV-R 2-м. Unica алюміній MGU3.453.30

Опис телевізійної розетки ТV-R 2-м. Unica Застосування TV-R розеток Unica: – Телевізійні розетки Unica c виходами TV-R призначені для під'єднання телевізійного кабелю і роботи в діапазоні частот 47 — 860 МГц. – Корпус телевізійної розетки виконаний зі спеціального цинко-алюмінієвого сплаву Zamak, що забезпечує електромагнітне екранування пасивних елементів, укладених усередині, і дозволяє досягти оптимальних характеристик, необхідних для отримання якісного відеосигналу і аудіосигналу. Основні характеристики розетки TV-R: – TV-R розетки — Unica розподіляють сигнал, що приходить по одному кабелю на два виходиних коннектора діаметром 9,5 мм. У TV-R розетках Unica виходи: - TV - вихід («папа») подається сигнал в діапазоні частот 47-860 МГц - для підключення телеприймача. - FM - вихід («мама») подається сигнал в діапазоні частот 87-108 МГц - для підключення радіоприймача. Характеристики TV-R розетки MGU3.453.30: – Тип: «прохідна» – Загасання відведення: 0,5dB Коефіцієнт загасання розетки: – radio-FM — 32dB – TV-VHF 17 dB – TV-UHF 17 dB Робочі частоти: – radio 87.5—108 MHz – TV-VHF 47—108 MHz – TV-UHF 125—108 MHz Тип коннектора: – Лівий: Male CEI 9.5 мм TV – Правий: Female CEI 9.5 мм TV – Колір: «алюмінієвий металік» Схема підключення телевізійних розеток Unica — Schneider Electric Артикул: MGU3.453.30 Специфікації Общий каталог коллекции «Unica» — Schneider Electric — Описание механизмов — Каталожные артикула изделий — Установочные рамки Unica: Plus, Color, Quadro, Class, Basic, Top — Примеры схемы монтажа и др
